MIBRAG

Multiple integrated bearing vibration sensors on RF-basis for automated gearbox diagnostics

Projektlaufzeit: seit 2016

Die Mitteldeutsche Braunkohlengesellschaft mbH (MIBRAG) betreibt im Süden Leipzigs mehrere Tagebaue mit unterschiedlichen Schaufelradbaggern. Angetrieben werden diese Stahlkolosse von leistungsstarken Motoren, die ihre Kraft mittels mehrstufiger Getriebe übersetzen. Speziell die Wälzlager der Planetenstufe darin waren bisher nur schwer zu diagnostizieren, weshalb in Kooperation die MIBRAG-Module entwickelt wurden und stetig weiterentwickelt werden. Sie bestehen grundsätzlich aus mehrachsigen Beschleunigungssensoren, einer kombinierten Temperatur-Feuchte-Messung, einem Mikrokontroller, einem Funk-Chip mit zugehöriger Antenne und einer Batterie. All dies muss in eine hohle Schraube aus dem 3D-Drucker passen und soll fünf Jahre lange eine dauerhafte, zuverlässige Getriebediagnose ermöglichen.

Hierfür werden sämtliche Komponenten auf drei bis vier kreisförmige, 17 mm breiten Platinen verteilt. Dabei spielt die Miniaturisierung der Schaltung aber auch das Abwägen zwischen Messgenauigkeit und Energiebedarf eine entscheidende Rolle. Weitere Herausforderungen stellen die Umgebungsbedingungen innerhalb des Getriebes dar. Die Funkstrecke wird beispielsweise durch die vielen Metallteile und den Ölnebel gestört, während Temperaturen von teils über 90°C einen deutlich erhöhten Ruhestrombedarf der Schaltung nach sich ziehen. Nur spezielle Elektronikbauteile können eingesetzt werden, um die Funktionalität überhaupt sicherstellen und die benötigte Batterielaufzeit auch unter diesen Bedingungen realisieren zu können.

Im Anschluss daran erfolgt die Datenauswertung mittels unterschiedlicher mathematischer Methoden und eine Prognose der Ausfallwahrscheinlichkeit in Abhängigkeit des diagnostizierten Zustandes inklusive Handlungsempfehlung.

Projektnews

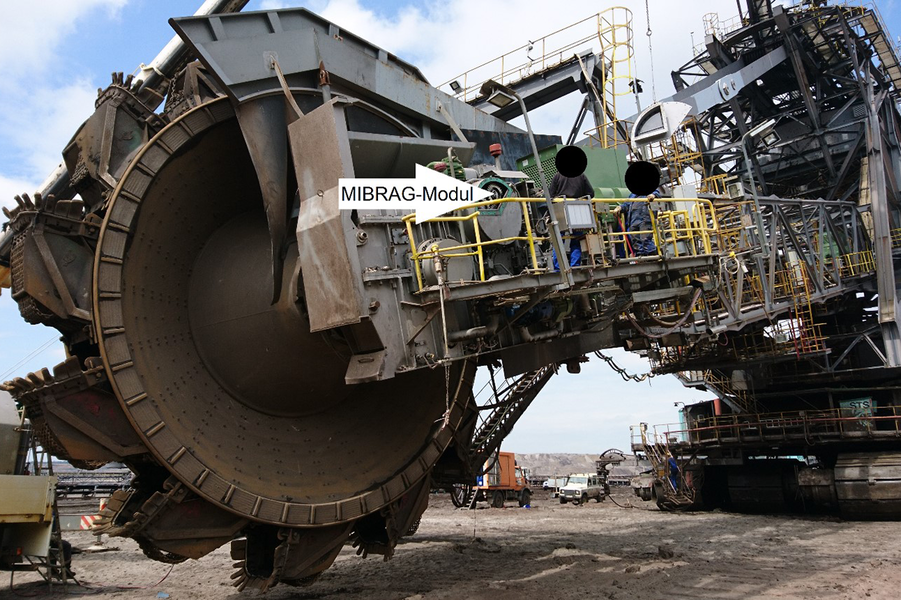

MIBRAG Schaufelradbagger mit Funksensor-Überwachung © MIBRAG
MIBRAG Schaufelradbagger mit Funksensor-Überwachung © MIBRAG
vom

MIBRAG-Modul 2.0 | Neueste Funk-Sensor-Module ermöglichen Live-Zustandsdiagnose von Planetengetrieben

Oktober 2021 | Vibrationssensoren übermitteln via RF-Technologie Echtzeit-Analysedaten für die Schwingungsdiagnose der Wälzlager im Getriebe riesiger…

Projektleitung

Prof. Dr.-Ing. Faouzi Derbel
Prof. Dr.-Ing.
Faouzi Derbel
Professur Monitoring und Diagnostik in der elektrischen Energietechnik
Bereich:
Telefon:
+49 341 3076-1148

Projektpartner

MIBRAG Mitteldeutsche Braunkohlengesellschaft mbH
